Apparatuur voor de raffinage van afvalplasticolie: een diepe duik in pyrolysekinetiek, fasecontrole en anticorrosietechniek

De chemische recycling van afvalplastic is in wezen een oefening in gecontroleerde moleculaire splitsing. Het maakt gebruik van thermische energie om de koolstof-koolstof-ruggengraat te scheiden, waardoor wanordelijke structuren met een hoog polymeergehalte worden herschikt in een gemengd systeem van alkanen en alkenen met kleine moleculen. Dit is geen verbranding of vergassing; het is een geavanceerd fysisch-chemisch koppelingsproject dat nauwkeurige temperatuurregeling, meertrapscondensatie en gas-vloeistof-vaste fasescheiding integreert.

I. Het driefasige chemische mechanisme van pyrolyse

De pyrolyse van afvalkunststoffen in de reactor volgt strikte, stapsgewijze afbraakregels, doorgaans verdeeld in drie karakteristieke temperatuurintervallen:

1. Initiatie bij lage temperatuur (250°C – 350°C): ketensplitsing door vrije radicalen Deze fase omvat voornamelijk het verwijderen van hangende groepen en het splitsen van het kettinguiteinde. Voor polyvinylchloride (PVC) veroorzaakt dit temperatuurvenster de dehydrochloreringsreactie, waarbij een aanzienlijke hoeveelheid waterstofchloride (HCl)-gas vrijkomt. Polystyreen (PS) begint hier te depolymeriseren, waardoor styreenmonomeren en oligomeren ontstaan. De kritische controleparameter in dit stadium is de verwarmingssnelheid. Een te lage snelheid zorgt er niet voor dat er voldoende radicaalconcentraties ontstaan, terwijl een te hoge snelheid plaatselijke oververhitting veroorzaakt, wat leidt tot verknoping en verkooksing.

2. Willekeurige splitsing bij gemiddelde temperatuur (350°C – 480°C): productdistributie Dit is de kernfase waarin de belangrijkste koolstofketens willekeurige splitsing ondergaan. Polyethyleen (PE) en polypropyleen (PP) volgen een willekeurig splitsingsmechanisme; de koolstofketens breken op spanningsconcentratiepunten als gevolg van intense thermische trillingen. De productdistributie volgt een Gaussiaans distributiepatroon, met een groter aandeel vloeibare koolwaterstoffen in het C5-C20-bereik. De temperatuur mag echter nooit boven de 500°C uitkomen. Boven deze drempel worden de secundaire kraakreacties intenser, waardoor de hoeveelheid lichte gasvormige koolwaterstoffen (C1 – C4) drastisch toeneemt en de opbrengst aan vloeibare olie afneemt. Daarom is PID-temperatuurregeling met gesloten lus de belangrijkste procesparameter in het ontwerp van de apparatuur.

3. Aromatisering op hoge temperatuur (480°C – 550°C+): Cola en Aromatische Genesis Dit is het temperatuurinterval dat ingenieurs bewust vermijden. Olefinen ondergaan Diels-Alder-cyclisatie, waarbij ze dehydrogeneren om polycyclische aromatische koolwaterstoffen te vormen, die uiteindelijk condenseren tot cokes die op de reactorwanden en pijpleidingen wordt afgezet. Cokes heeft een thermische geleidbaarheid van grofweg 1/100ste van die van staal, waardoor het de directe oorzaak is van een plotselinge daling van de thermische efficiëntie.

II. Kernreactorontwerp en thermodynamische engineering

Industriële continue systemen onderscheiden zich fundamenteel van batch-modusovens. Hun essentie ligt in de synergie van warmte- en massaoverdracht.

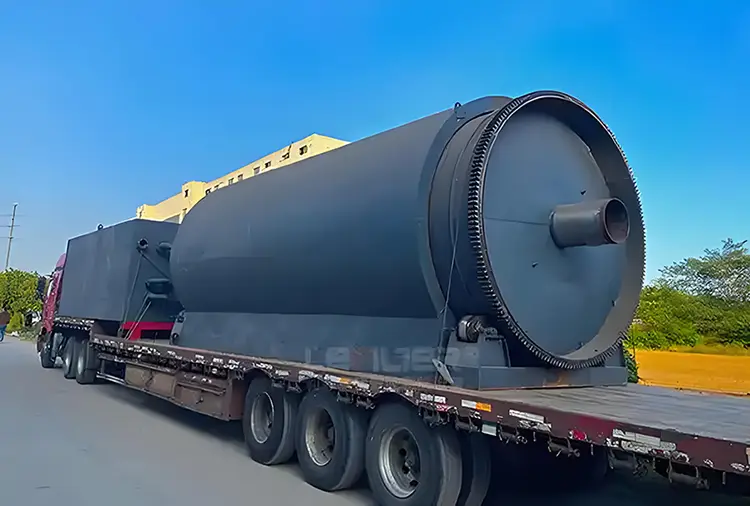

• Logica voor selectie van reactortypes: De huidige reguliere apparatuur bestaat uit twee primaire ontwerpen. Voor gemengde kunststoffen met een hoog asgehalte en een hoog onzuiverheidsgehalte is de roterende ovenreactor superieur. Het is afhankelijk van de rotatie van de trommel en interne lifters om de kunststoffen gelijkmatig tegen de hete binnenmuur te gooien, waardoor een ‘materiaalgordijn’ ontstaat dat de warmteoverdrachtscoëfficiënt van muur naar bed aanzienlijk verhoogt. Voor vooraf gereinigde, zuivere polyolefinen vertoont de wervelbedreactor een groter potentieel. Er wordt gebruik gemaakt van kwartszand of keramische kogels als warmtedrager, waarbij fluïdiserend gas (gerecycleerde stikstof) warmte transporteert om een ​​isotherme werking door de hele reactor te bereiken, waardoor lokale hotspots volledig worden geëlimineerd.

• Destillatiekolomontwerp voor meertrapscondensatie: Het oliegas dat de reactor verlaat, bevat aanzienlijke aërosolen en wasachtige componenten. De interne fractioneringskolom maakt doorgaans gebruik van golfplatenpakkingen of vlotterkleppen. Door nauwkeurige controle van de refluxverhouding aan de bovenkant van de kolom wordt tegenstroomcontact tussen de vloeistof- en dampfase bereikt. Door gebruik te maken van verschillen in relatieve volatiliteit wordt het oliegas opgedeeld in lichte naftafracties (<170°C), middendieselfracties (170-360°C) en zware stookoliefracties (>360°C). Het aantal trays bepaalt de scheidingsprecisie; Apparatuur van industriële kwaliteit vereist doorgaans 15 tot 20 theoretische platen.

III. Technische oplossingen voor dodelijke onzuiverheden (chloor, metalen, siliconen)

Onzuiverheden in afvalplastic zijn de voornaamste oorzaak van defecten aan apparatuur. Technische oplossingen moeten dit op twee fronten aanpakken: de dampfase en de vloeibare fase.

1. Dechlorering in de dampfase – Absorptie bij hoge temperaturen: De meest effectieve methode is het installeren van een reactor met een vast bed in de hogetemperatuurpijpleiding (ongeveer 350-400 °C) tussen de reactoruitlaat en de condensor. Dit bed is gevuld met adsorbentia op calcium- of natriumbasis (zoals ongebluste kalk of natriumcarbonaat). Het principe berust op een neutralisatiereactie, waarbij HCl wordt gefixeerd als vast calciumchloride of natriumchloride. Hierdoor wordt het chloorgehalte in het oliegas teruggebracht tot minder dan 5 ppm voordat het in het condensatiesysteem terechtkomt. De sleutel tot dit proces ligt in de ontworpen ruimtesnelheid van het adsorbensbed; te hoge snelheid veroorzaakt drukval, terwijl onvoldoende snelheid tot onvolledige absorptie leidt.

2. Demetallisatie en desilicatie in de vloeistoffase – Centrifugale scheiding en filtratie: Anorganische materialen zoals titaniumdioxide (TiO₂), silicagel (droogmiddelen) en aluminiumfolieresiduen blijven achter als microndeeltjes in de nareactie van pyrolyse-olie. Een drietrapsfiltratiesysteem is onmisbaar: fase 1 cycloonscheiding (voor zware deeltjes), fase 2 hogetemperatuursmeltfilter (met een filtratievermogen van 25 μm) en fase 3 schijvenstapelcentrifuge (die dichtheidsverschillen gebruikt om lichte olie van zware resten te scheiden).

3. Anti-corrosie materiaaltechniek: Zelfs na dechlorering in de dampfase kunnen resterende sporenhoeveelheden HCl condenseren met waterdamp in de stroomafwaartse secties om verdund zoutzuur te vormen, wat dauwpuntcorrosie veroorzaakt. Daarom moeten de fractioneringskolom en de daaropvolgende condensorbuisbundels worden vervaardigd uit duplex roestvrij staal (bijvoorbeeld 2205) of met titanium beklede composietplaten. Bovendien is tijdens het opstarten en afsluiten van de apparatuur een grondige stikstofspoeling verplicht om het binnendringen van lucht te voorkomen, waardoor een corrosief mengsel van zwavelzuur en zoutzuur zou ontstaan.

IV. Recycling van niet-condenseerbare gassen en thermische balans

Het pyrolyseproces genereert 15-25 massa% niet-condenseerbare C1-C4-gassen, voornamelijk methaan, ethaan, ethyleen en propyleen, met een hoge calorische waarde van 40-50 MJ/Nm³. Moderne apparatuur voor de raffinage van afvalplasticolie zuivert dit gas en voert het rechtstreeks naar de gasbrander, die als primaire warmtebron voor de reactor dient.

De thermische balans van het systeem wordt als volgt berekend: De endotherme warmte die nodig is om de kunststoffen tot de kraaktemperatuur te brengen, bedraagt ​​ongeveer 800–1000 kJ/kg. De verbranding van het niet-condenseerbare gas dekt doorgaans slechts 70% tot 80% van deze totale warmtevraag. Om een ​​continue, stabiele werking te behouden, heeft de apparatuur een kleine aanvullende toevoer van LPG of aardgas nodig voor aanvullende verbranding. Een cruciale technische overweging is de terugwinning van afvalwarmte uit rookgassen. Het hoge temperatuur rookgas (ongeveer 500-600°C) moet vóór de uitlaat door een buisvormige luchtvoorverwarmer gaan, waarbij de verbrandingslucht wordt voorverwarmd tot 250-300°C. Deze enkele stap kan de algehele thermische efficiëntie van het systeem verhogen van 65% naar meer dan 85%.

V. De uitdaging van operationele stabiliteit: remming van coke

Verkooksing is de doorslaggevende factor die de levensduur van apparatuur en de continue bedrijfscycli beperkt. Naast nauwkeurige temperatuurcontrole worden er drie proactieve technische strategieën gebruikt voor het onderdrukken van cokes:

• Waterstofdonortechnologie: Door een kleine hoeveelheid waterstofrijke polymeren (zoals kruimelrubber van banden) in de voeding te introduceren, of een lichte positieve waterstofdruk te handhaven, worden vrije waterstofradicalen verkregen om de onverzadigde bindingen die door ketensplitsing ontstaan, af te sluiten, waardoor polymerisatie van olefinen wordt voorkomen.

• In-line mechanisch schrapen: Het inwendige van de reactor voorzien van schrapers of een schroeftransporteur die met extreem lage snelheid draait (0,5 – 2 rpm). Dit dient een tweeledig doel: het voortbewegen van het materiaalbed en het voortdurend afschrapen van opkomende cokesafzettingen die zich aan de reactorwand hechten.

• Stoomstrippen: Aan het einde van de reactiefase wordt oververhitte stoom (300°C) in de reactor geïnjecteerd. De stoomvergassingsreactie (C + H₂O → CO + H₂) vergast gedeeltelijk de afgezette koolstof, waardoor de duur van de enkele operationele cyclus wordt verlengd.

Conclusie

Apparatuur voor de raffinage van plastic afvalolievertegenwoordigt een technische discipline die zich richt op splitsing en recombinatie. De ware maatstaf voor de technische verfijning wordt niet bepaald door een enkelvoudig vloeistofopbrengstpercentage, maar door de tolerantie voor verontreinigingen, het vermogen tot cokesonderdrukking en de zelfbalancerende integriteit van het gehele thermische systeem. Een echt begrip van dit industriële apparaat wordt alleen bereikt als men de onderliggende logica begrijpt van reacties van vrije radicalen, op schotels gebaseerde gefractioneerde destillatie en dauwpuntcorrosiemechanismen die hierboven zijn uitgewerkt. Het is een gesloten ecosysteem van chemie, thermodynamica en materiaalkunde.
